Popis

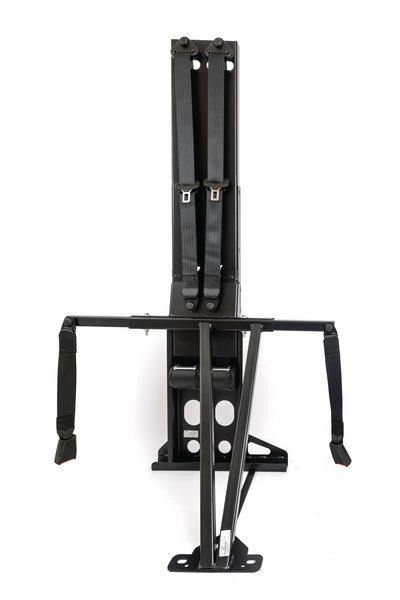

Masivní ocelový rám v černé barvě s celkovou hmotností 16 kg (včetně upevnění) je navržen pro montáž přímo na podélný nosník podvozku vozidla, přičemž pozice konstrukce v podélném směru je variabilní dle dispozic interiéru. Ukotvení se provádí pomocí pevných šroubových spojů skrze podlahu vozidla. Rám o šířce 800 m a celkové výšce 1264,5 mm je v oblasti opěradla osazen profilem o tloušťce 40 mm. Konstrukce je dodávána jako kompletní instalační set včetně veškerého zátěžového spojovacího materiálu a certifikovaných tříbodových bezpečnostních pásů.Hlavní přednosti:• Oficiální homologace ECE R14: Konstrukce úspěšně prošla destrukčními tahovými zkouškami pevnosti kotevních úchytů pásů podle platných evropských předpisů.• Variabilní podélné umístění: Rám lze podél podélného nosníku posouvat, což usnadňuje individuální plánování kuchyňky, koupelny a uličky ve vestavbě.• Kompletní bezpečnostní set: Součástí dodávky jsou integrované bezpečnostní pásy a speciální podvozkové zpevňující pláty a šrouby.• Masivní konstrukční ocel: Vysoká torzní tuhost a robustní svařované spoje garantují maximální ochranu cestujících v případě dopravní nehody.• Určeno pro legalizaci míst: Ideální technický základ nezbytný pro úspěšný zápis dodatečných cestovních sedadel do technického průkazu.Technické specifikaceKompatibilita a základ vozuFiat Ducato a konstrukčně shodná vozidla (Boxer, Jumper)Legislativní schváleníCertifikace ECE R14.06/07 (pro kategorii obytných aut)Celkové rozměry (Š × V × H)800 × 1264,5 × 441 mmTloušťka profilu opěradla40 mmHmotnost čistého rámu / setu12,5 – 13,5 kg (samostatný rám) / 16,0 kg (celková hmotnost sady)Barevné provedeníČerná (práškové lakování)Způsob mechanického ukotveníProšroubováním skrz podlahu přímo do hlavního podélníku šasiRozsah dodávky:• Obsah balení: 1× ocelový kotevní rám (gurtbock) v černé barvě, kompletní zátěžový upevňovací materiál (vysokopevnostní šrouby, matice, roznášecí podložky pod podlahu), integrované certifikované bezpečnostní pásy a schvalovací technická dokumentace.• Upozornění ke kompletaci: Balení obsahuje nosný kovový rám a kotevní prvky s pásy. Neobsahuje sedáky, opěrky hlavy, molitany, čalounění ani dřevěné překližkové desky pro stavbu finální lavice – tyto komfortní a estetické prvky se vyrábějí individuálně podle designu interiéru konkrétní kempingové vestavby.Bezpečnostní pravidla, limity a legislativní postup:• Nezbytnost individuální revize (TÜV / STK): Montáž této kotevní konstrukce do vozidla představuje zásadní zásah do schválené konfigurace míst k sezení. Pro legální provoz na pozemních komunikacích je bezpodmínečně nutné nechat hotovou montáž schválit zkušební stanicí (např. TÜV podle § 21 v DE nebo pověřenou zkušebnou DEKRA/STK v ČR) formou individuálního schválení. Bez tohoto zápisu nelze dodatečná místa legálně využívat k přepravě osob.• Konzultace před zahájením montáže: Důrazně doporučujeme celkovou montážní situaci, plánované umístění na nosníku a způsob provedení podlahových prostupů předem zkonzultovat s techm STK/TÜV, který bude finální zápis provádět. Vyhnete se tak případným komplikacím při schvalovacím procesu.
